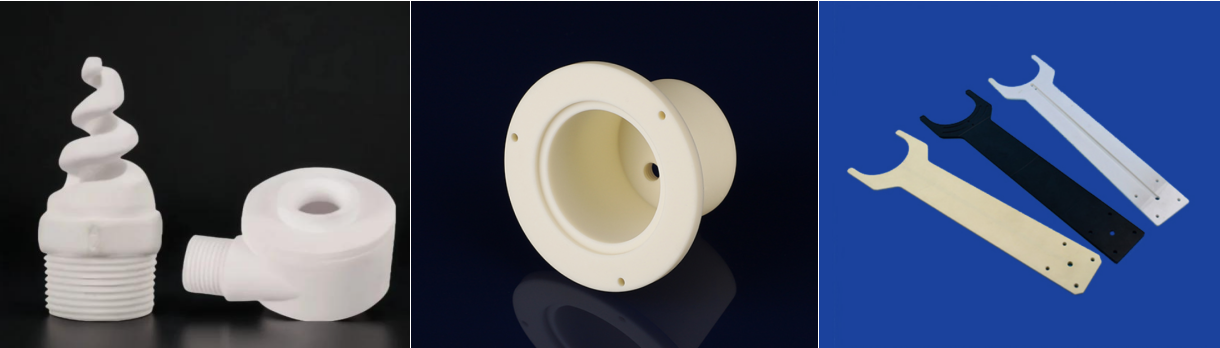

Технологический процесс изготовления и области применения керамических изделий

I. Полный производственный цикл изготовления керамических материалов

(I) Подготовка сырья

• Выбор сырьевого порошка Подбор порошков с учетом эксплуатационных характеристик изделий: высокочистые керамические порошки на основе глинозема, диоксида циркония, карбида кремния, нитрида алюминия, тальковой керамики и каолина. В промышленной прецизионной керамике широко используется высокочистый глиноземистый порошок с чистотой 95/99/99,9%.
• Дозирование и мельничный помол в шаровой мельнице Пропорциональное смешивание керамического порошка, спекающих добавок, диспергаторов и связующих веществ с добавлением воды или органических растворителей с последующим сверхтонким помолом в шаровой мельнице для доведения частиц до микронного/субмикронного размера и обеспечения равномерного распределения порошка.
• Удаление железа из суспензии и распылительная грануляция Фильтрация суспензии для извлечения металлических примесей с последующей подачей в распылительную сушильную башню. Высокотемпературная распылительная сушка позволяет получить сферический гранулированный порошок с хорошей текучестью для последующих операций формования.

(II) Формование (четыре основные технологии)

• Сухое прессование Засыпка гранулированного порошка в пресс-форму и прессование заготовок под высоким давлением. Подходит для стандартных простых деталей: плит, колец, седел клапанов, вкладышей расходомеров, отличается высокой производительностью при массовом выпуске.
• Литье из шликера Заливка жидкого шликера в гипсовые формы с формированием заготовок за счет поглощения воды и обезвоживания. Оптимально для сложных фигурных и тонкостенных керамических компонентов.
• Экструзионное формование Выдавливание пластифицированной керамической массы для получения профильных изделий, применяется при изготовлении керамических труб, стержней и ленточных электродов.
• Литье под давлением (керамическое MIM) Нагрев и нагнетание смеси порошка с органическим носителем. Подходит для высокоточных миниатюрных сложных конструкций (электронная керамика, комплектующие прецизионных датчиков).

(III) Удаление связующих веществ и обезжиривание

Внутри прессованных заготовок содержатся органические связующие вещества. Проводится ступенчатый низкотемпературный нагрев (200~600°C) для полного разложения и испарения органики, предотвращения растрескивания и появления поровых дефектов при спекании.

(IV) Высокотемпературное спекание (ключевая операция)

Заготовки после обезжиривания помещаются в печи для высокотемпературного уплотняющего спекания:

• Глиноземистая керамика: спекание на воздухе при температуре 1600~1700°C
• Циркониевая упрочненная керамика: режим 1450~1550°C
• Карбид кремния / нитрид алюминия: спекание в вакууме или защитной газовой среде

В процессе спекания частицы порошка спекаются между собой, заготовка уплотняется, формируя керамические основания с высокой твердостью, диэлектрическими свойствами и устойчивостью к коррозии.

(V) Прецизионная финишная обработка

Спеканная керамика обладает сверхвысокой твердостью, обработка выполняется алмазным инструментом:

• Шлифовка и полировка: зеркальная полировка уплотнительных поверхностей и измерительных трубок расходомеров
• Резка, сверление и фрезерование пазов: обработка монтажных отверстий и каналов для прокладки кабелей
• Металлизация и герметизация: нанесение металлических слоев на поверхность для организации сварного соединения керамики с нержавеющей сталью или медью (электроды датчиков, вакуумные узлы)
• Очистка и контроль качества: ультразвуковая очистка, контроль геометрических размеров, проверка герметичности, испытания на диэлектрическую прочность и выдерживаемое напряжение

(VI) Контроль готовой продукции и отправка на склад

Комплексный контроль внешнего вида, допусков размеров, плотности, твердости, диэлектрических характеристик, устойчивости к кислотам и щелочам, герметичности. Изделия, прошедшие проверку, упаковываются и отправляются заказчику.

II. Основные преимущества промышленной прецизионной керамики (под потребности производства расходомеров)

• Устойчивость к воздействию кислот, щелочей и органических растворителей, совместимость с рабочими средами: метилстирол, смолы, остаточные нефтепродукты
• Высокая твердость и сверхнизкий износ, отсутствие истирания при длительном измерении параметров суспензий с высоким содержанием твердых частиц
• Диэлектрические свойства, исключающие электростатические помехи от рабочей среды и повышающие точность измерения расхода
• Гладкая неадсорбирующая поверхность, минимальное образование отложений, увеличение межсервисного интервала эксплуатации

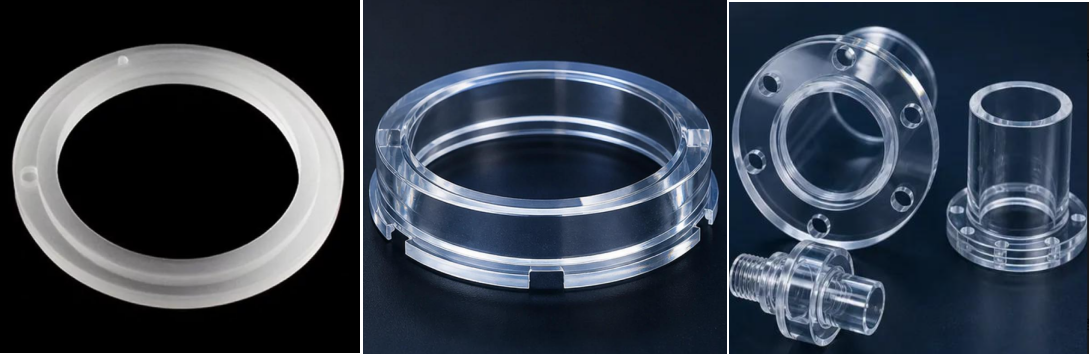

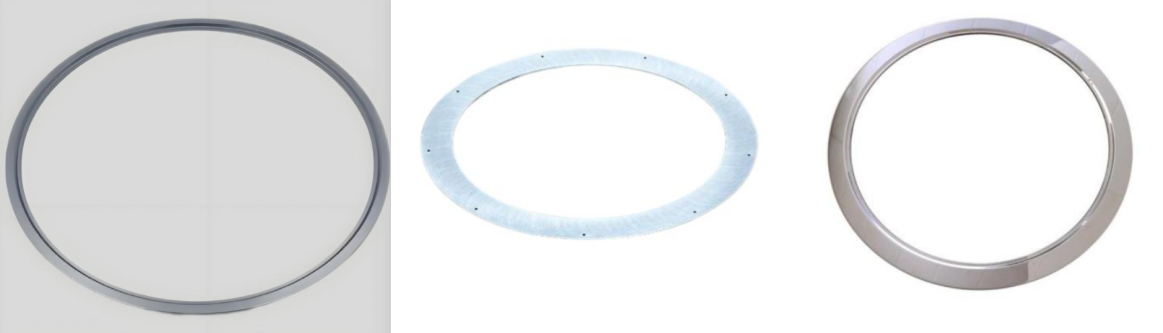

Технологический процесс изготовления и области применения кварцевых изделий

I. Полный производственный цикл изготовления кварцевых материалов

Производство кварцевой продукции включает три ключевые стадии: очистка высокочистого кварцевого песка, плавка и формование, прецизионная холодная механическая обработка. Существует две технологические ветви: очистка природного сырья (основной вариант для фотоэлектрики и промышленности) и химический синтез высокочистого кварца (для литографии микроэлектроники и изготовления оптических волокон).

(I) Очистка и подготовка сырья (предварительная ключевая стадия)

Вариант 1: Очистка природного жильного кварца (высокочистый песок чистотой 3N~5N)

1. Предобработка руды Ручной отбор качественной жильной кварцевой руды → крупное и среднее дробление → промывка водой и удаление глинистых фракций, гидравлическая классификация для извлечения грунта, крупных примесей полевого шпата и слюды.
2. Обжиг и закалка водой для отделения примесей Высокотемпературный обжиг при 850~1300°C с последующей быстрой закалкой водой. Термическое расширение и сжатие разрушают включения примесей внутри минерала, открывая пути для их извлечения.
3. Многоступенчатая физическая сепарация Механическая очистка от оксидных пленок железа на поверхности → высокоградиентная магнитная сепарация для удаления ферромагнитных примесей → флотационное разделение полевого шпата и слюды → цветосортировка для отбраковки окрашенных частиц.
4. Глубокая химическая очистка (основной этап удаления примесей) Нагретый выщелачивание смесью концентрированных кислот (HF+HCl+HNO₃) с применением ультразвука для вымывания примесей из кристаллической решетки. Для высококлассной продукции используется высокотемпературное хлорирование для дегидроксилизации и удаления ионов металлов и гидроксильных групп (OH⁻).
5. Сверхчистая промывка и сушка Многоступенчатая противоточная промывка сверхчистой водой для удаления остатков кислоты, низкотемпературная сушка с получением высокочистого кварцевого песка (чистота SiO₂: 99,99%~99,999%).

Вариант 2: Химически синтезированный сверхвысокочистый кварц (6N~7N, премиальное качество)

Синтез на основе тетрахлорида кремния (SiCl₄) методом пламенного гидролиза или высокотемпературной плазменной обработки. Отсутствие природных минеральных примесей, содержание металлических примесей контролируется на уровне ppb, предназначен для производства литографических компонентов и заготовок оптических волокон.

(II) Термическая плавка и формование (четыре основные технологии)

• Дуговая плавка с формованием Загрузка высокочистого кварцевого песка в дуговую печь, плавка до кварцевого стекла при температуре 1700~1800°C, используется для изготовления крупногабаритных кварцевых тиглей и толстостенных кварцевых цилиндров.
• Непрерывное вытягивание Постояннотемпературная плавка в резистивной непрерывной плавильной печи с вытягиванием кварцевых труб, стержней и плит тяговым оборудованием, массовое производство печных труб и светопрозрачных гильз.
• Изостатическое прессование Прессование высокочистого кварцевого порошка в заготовки под высоким давлением с последующим спеканием и плавлением. Подходит для крупногабаритных тиглей для монокристаллического кремния фотоэлектрической отрасли с равномерной толщиной стенки.
• Пламенная горячая обработка Вторичный нагрев кварцевых труб и стержней пламенем для выдувания, гибки и сварки фигурных изделий: кварцевых лодочек, ванн для очистки и профильных оптических деталей.

(III) Прецизионная холодная механическая обработка

Заготовки после плавки имеют высокую твердость, обработка ведется алмазным инструментом:

• Резка, сверление и фрезерование пазов: изготовление фланцев, монтажных отверстий и направляющих каналов для потоков;
• Шлифовка и полировка: оптическая зеркальная полировка (для ультрафиолетовых линз) и прецизионная поверхностная шлифовка;
• Пламенный отжиг: снятие внутренних механических напряжений для предотвращения растрескивания при эксплуатации при высоких температурах;
• Сверхчистая очистка: кислотно-щелочная обработка + ультразвуковая очистка + продувка сухим высокочистым азотом.

(IV) Контроль готовой продукции и отправка на склад

Комплексный контроль чистоты (содержание металлических примесей, концентрация гидроксильных групп), устойчивости к термоударам при высоких температурах, светопропускания, размерных допусков, герметичности и коррозионной стойкости. Изделия с положительным результатом проверки упаковываются в чистую тару для отгрузки.

II. Основные преимущества высокочистого кварца

• Высочайшая коррозионная устойчивость: выдерживает воздействие большинства концентрированных кислот, щелочей и органических растворителей, совместимость со смолами, нефтяными остатками, метилстиролом;
• Гладкая инертная поверхность без адсорбции сред и образования отложений, стабильная точность измерений при длительном контроле суспензий и вязких жидкостей;
• Диэлектрические и антистатические свойства: устранение электростатических помех от потока жидкости, повышение стабильности работы массовых расходомеров;
• Широкий диапазон рабочих температур: стабильная работа в интервале -200~1250°C, отсутствие растрескивания при резких термоударах;
• Минимальное выделение веществ: высокочистые марки не выделяют ионы металлов, не загрязняют химические и пищевые среды.

Технологический процесс изготовления и области применения кремниевых изделий

I. Полный производственный цикл изготовления кремниевых материалов

Кремниевые изделия делятся на три основные группы: промышленный металлический кремний, поликремний для фотоэлектрики и микроэлектроники, пластины монокристаллического кремния. Полный цикл включает плавку сырья, очистку, выращивание кристаллов и прецизионную обработку кремниевых пластин.

(I) Плавка металлургического кремния (базовое сырье)

1. Дозирование исходных компонентов Смешивание кварцевого песка (SiO₂), кокса и древесного угля в заданных пропорциях как сырье для восстановления кремния.
2. Восстановительная плавка в дуговой погружной печи Загрузка сырья в погружную дуговую печь, высокотемпературное восстановление при 1800–2000°C. В ходе химической реакции кислород удаляется из диоксида кремния с получением технического металлического кремния.
3. Первичная рафинация и очистка от примесей Шлаковая рафинация для удаления примесей алюминия, кальция и железа с последующей разливкой в слитки металлургического кремния (промышленный кремний, чистота 98%–99,5%).

(II) Очистка высокочистого поликремния (ключевая стадия рафинации)

1. Синтез трихлорсилана Реакция металлургического кремния с хлористым водородом с получением технического трихлорсилана (TCS).
2. Очистка ректификацией Многоступенчатая ректификация для удаления примесей бора, фосфора и тяжелых металлов, получение сверхчистого трихлорсилана.
3. Осаждение методом CVD (процесс Сименса) Подача высокочистого трихлорсилана и водорода в восстановительную печь при температуре 1100°C–1200°C. Осаждение высокочистого поликремния на кремниевые стержни, итоговая чистота материала 6N–11N.
4. Дробление и упаковка Дробление поликремниевых стержней на гранулы для использования в качестве сырья при выращивании монокристаллов.

(III) Выращивание монокристаллического кремния

Две основные технологии выращивания: метод Чохральского (CZ) для фотоэлектрического кремния, зонная плавка (FZ) для высококачественного кремния микроэлектронного назначения.

Метод Чохральского (фотоэлектрический сорт)

1. Загрузка поликремния в кварцевый тигель, плавка при температуре выше 1420°C;
2. Введение затравочного кристалла, формирование шейки, расширение плеча, рост цилиндрической части и отработка хвостовой зоны;
3. Охлаждение и извлечение слитка монокристаллического кремния.

Метод зонной плавки (высокочистый сорт для микроэлектроники)

Отсутствие контакта с кварцевым тиглем, локальное плавление кремниевого стержня высокочастотным электромагнитным нагревом, существенное снижение содержания кислорода в материале, применяется для силовых микросхем и высокотехнологичных электронных компонентов.

(IV) Прецизионная обработка кремниевых пластин

1. Обработка слитка под квадрат и резка на пластины Обработка цилиндрических слитков монокремния под квадратное сечение, многонитевая резка на тонкие кремниевые пластины.
2. Шлифовка кромок и текстурирование поверхности Шлифовка краев пластин для предотвращения сколов; текстурирование поверхности фотоэлектрических пластин для повышения поглощения света.
3. Лаппирование, полировка и очистка

• Пластины для фотоэлектрики: поверхностное лаппирование + текстурирование + промывка сверхчистой водой;
• Полированные пластины для микроэлектроники: двусторонняя зеркальная полировка, многоступенчатая сверхчистая химическая очистка для удаления частиц и металлических загрязнений.

4. Контроль и сортировка Измерение толщины, неравномерности толщины (TTV), удельного сопротивления, времени жизни неосновных носителей заряда, плоскостности и содержания примесей, градация пластин по качеству.

(V) Складирование готовой продукции

Сортировочная упаковка в условиях чистой комнаты, антистатическая тара для кремниевых пластин микроэлектронного назначения.

II. Основные эксплуатационные преимущества кремниевых материалов

• Отличные полупроводниковые свойства: регулировка проводимости легированием, единственный распространенный подложечный материал для изготовления интегральных микросхем;
• Доступность сырьевого ресурса: кварцевый песок широко распространен в природе, стабильность и прогнозируемость стоимости сырья;
• Стабильные химические свойства: инертность при комнатной температуре, устойчивость к большинству кислот, взаимодействие только с концентрированными щелочами и плавиковой кислотой;
• Хорошая обрабатываемость: возможность резки, травления, полировки, изготовления микро- и нанопрецизионных структур;
• Широкий температурный диапазон эксплуатации: сохранение стабильных механических и электрических характеристик в интервале -60°C ~ 300°C.
